“暗星”隐身无人侦察机
“暗星”隐身无人侦察机
1995年6月1日，由美国洛克希德公司、马丁公司和波音公司联合研制的世界上第一种隐身无人机――“蒂尔”－3（绰号“暗星”），在美国加利福尼亚州的洛克希德公司斯昆克工厂公开展出。该机外形奇特，机翼硕大，机身扁平，有头无尾。“暗星”之所以采用这种奇特的外形，主要是为了减小雷达反射截面积，以增强隐身性能。机身的底部涂成黑色，也是基于此种考虑。
该机在1.37万高度可巡航8小时，活动半径1800公里，巡航速度每小时240公里。据介绍，该机将装备合成孔径雷达或电光探测设备，在续航8小时时，总监视覆盖面积为4.8万平方千米；在1米分辨率时，搜索速度为每小时5480公里；能显示0.3米的目标象点；单机可截获目标600个。该机还具有自主起飞、自动巡航、脱离和着陆的能力，而且可在飞行中改变自己的飞行程序，以执行新的任务。
洛•马公司预期于2006年年初在美空军的支持下，宣布它正在制造1架或更多的演示机。国防部一名官员也承认，国防部一直在仔细研究对于一种可在敌先进防空系统中生存的、可纵深渗透的、吸气式推进的无人侦察飞行器系统的能力要求。
“暗星”隐身无人机的研制计划，最初是在一个名为“845项目管理局”的拨款下，由美国国防部局统研究计划局（ARP）负责制订的，属于原型武器发展项目。1994年6月20日，该计划的论证工作完成，按照合同要求，“暗星”无人机的研制工作的主要任务为洛克希德和波音公司两家主承包商所平分，各占50％。波音飞机公司负责机翼或自动控制系统（包括航空电子和探测设备）的研制和试验。洛克希德公司的任务是设计制造机身和机载系统，完成全机总装、综合调试和系统试验。
此外，发动机由威廉斯公司与国外合作研制，西屋公司提供雷达、侦察／光学设备公司提供电光探测器等。
“暗星”无人机预先提出每架样机完成设计的经费为1000万美元（1994财政年度美元值）。制造两架原型机，并通过飞行试验，合同经费是1.24亿美元。
“暗星”的全机长4.57米，机高l.52米，最大重量3900KG。外形奇特，机翼硕大，机身扁平，采用了无尾式翼身融合体设计。机翼的平面形状基本为矩形，前缘后掠角4.5度，后缘后掠角只有0.5度。一台由威廉斯公司与外国合作研制的FJ44涡轮风扇式发动机装于其中。机头上方的圆洞为发动机进气口，尾喷口位于后机身下部。采用了前三点式起落架，前轮很靠前，可向后收起；主起落架位于翼身连接处。可向里收入机身内。
采用这种奇特的外形设计，主要是考虑到隐身能力和飞行性能的兼顾，尽量减小飞机的雷达反射截面积，为了提高“暗星”的隐身性能，除了在外形上采取措施外，还采用了大量的先进材料和制造工艺，如“暗星”的全复合材料、全胶接的大展弦比机翼，就是采用B-2隐身轰炸机和F-22先进战斗机的制造技术生产的；机体下部涂有黑色涂料也是从隐身考虑的，上部涂成白色是为了增加阳光辐射，减少吸热，以免机载，包括探测设备和飞行控制系统等。
“暗星”无人驾驶侦台机装备合成孔径雷达（SAR）或电光探测器（EO），它在APQ-183多功能雷达的基础上发展而来，这种多功能雷达曾用于已停止发展的美国海军A-12攻击机。电光探测器由位于伊利诺斯的侦察／光学设备公司研制生产。新型雷达和电光探测器除了要有大范围的探测能力外，还要求具有通用性，可以在现场互换。其设计性能是，在续航8小时时，总监视覆盖面积为 48000平方公里左右；在1米分辨率时。搜索速度为5480公里／小时；能显示0.3米的目标点；单机可截获目标600个。
“暗星”是一种亚音速飞机，活动半径超过1800公里，可在13700米高度巡航飞行8小时。
主要飞行控制系统是霍尼韦尔公司生产的BG1232综合飞行控制设备，HG1700惯性测量装置。H-764全球定位和惯性导航系统。此外，还有通信设备和数据传输系统等。“暗星”无人机将具有自主起飞、自动巡航、脱离和着陆的能力。而且可在飞行中改变自己的飞行程序，以执行新的任务。

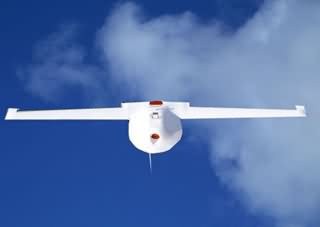

“暗星”隐身无人侦察机正面图

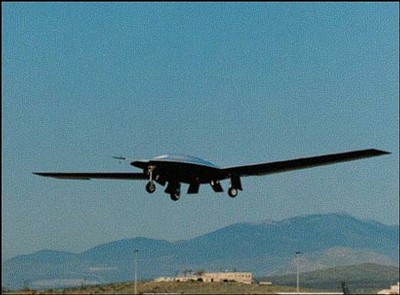

“暗星”隐身无人侦察机
